Дробильные машины производства компании Metso Minerals

При строительстве дорог, предназначенных для движения автомобильного транспорта, от вида щебня, применяемого в процессе работ, зависит их итоговое качество.

Большую часть щебня, предназначенного для дорожного строительства, добывают из горных пород в результате их дробления с использованием специального оборудования. Все подобные приспособления и установки являются дробилками. Единое название применяется к машинам, которые работают по разному принципу. Объединяющая характеристика для них – функциональное назначение. Дробильные машины позволяют перерабатывать крупные куски карьерного камня в более мелкие, которые после рассева превращаются в конечный продукт – фракционированный щебень, востребованный в строительной отрасли.

Существует три основных вида дробилок, которые различаются между собой тремя вариантами воздействия на материал, подлежащий обработке, при помощи рабочих дробящих органов.

Первой из описанных выше категорий появилась щековая дробилка, в результате использования которой обрабатываемый материал сдавливается между двумя поверхностями (щёками).

Принцип работы конусной дробилки основан на истирании и сжатии материала, помещаемого между двумя поверхностями – внешним фиксированным элементом и внутренним подвижным элементом.

Ударная дробилка, используемая с середины XX века, осуществляет измельчение горной породы при помощи ударов. Подобные действия могут быть осуществляться в виде удара по породе деталью, совершающей ускоренное движение до 70 м/сек (присуще т.н. ударным дробилкам с горизонтальным валом - HSI). Еще один вариант предполагает взаимное соударение частиц друг о друга, т.н. самоизмельчение, для реализации которого используют ударные дробилки с вертикальным валом - VSI.

Щековая дробилка
Принцип действия щековой дробилки
Щековая дробилка
Принцип действия конусной дробилки
Щековая дробилка
Принцип действия роторной дробилки

Скандинавское объединение Metso Minerals предлагает дробильно-сортировочное оборудование, представленное в широком ассортименте. На основании подробного анализа машин, выпущенных компанией, можно выделить их многочисленные технологические и технические преимущества.

В щековых дробилках Nordberg серии «С», имеющих несварную модульную конструкцию рамы, минимизировано количество конструкционных концентратов напряжения. Это оказывает благоприятное влияние на общую надежность машин, работа которых осуществляется в условиях переменной нагрузки.

Эти дробилки также имеют отличную кинематику, обеспеченную наиболее подходящим углом захвата и крутым углом, под которым устанавливается распорная плита. Дополнительные положительные свойства обеспечиваются фигурным профилем, который имеют крайние кромки плит, выполняющие дробление. Маховик вращается при повышенной скорости, поэтому функционирование щековой дробилки Nordberg является максимально продуктивным, в отличие от других установок, имеющих похожие типоразмеры.

Щековая дробилка Nordberg С125

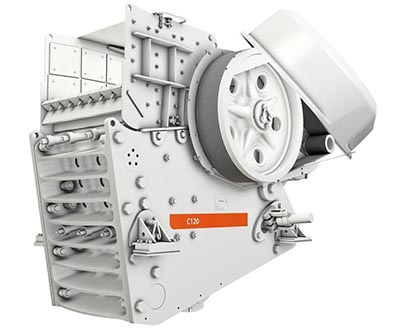

Щековая дробилка Nordberg С120

Работа с применением дробилки Nordberg из серии С осуществляется максимально комфортно; данное оборудование является удобным в обслуживании. Оно не имеет большого количества точек, требующих смазки и постоянного контроля. Чтобы отрегулировать размер разгрузочной щели, применяется бесступенчатый способ с использованием клинового механизма.

Для направления и удержания положения подвижной щеки задействованы регулировочные клинья, находящиеся друг напротив друга. Для осуществления их регулировки не требуется много времени, выполнение подобной процедуры безопасно даже в процессе работы дробилки. С целью регулировки может применяться как ручной, так и электрогидравлический привод.

Для роторных ударных дробилок с вертикальным валом Nordberg Barmac, производства скандинавского машиностроительного объединения Metso Minerals, характерен ряд технических и технологических преимуществ, не подлежащих сомнению. С их помощью изготавливаются из каменных, в т.ч. высокоабразивных, материалов мелкие фракции щебня, имеющие кубовидную форму.

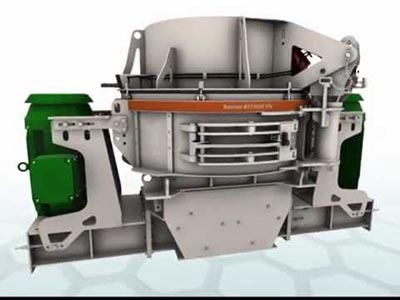

Ударная дробилка Nordberg Barmac
Ударная дробилка Nordberg Barmac

Роторная ударная дробилка с вертикальным валом дробилка Nordberg Barmac, производителем и поставщиком которой является фирма Metso Minerals, позволяет в экономном режиме работы получить строительный материал в виде щебня из габброидных, гранитных и прочих, имеющих абразивную структуру пород, кубовидный щебень высшей группы, содержащий менее 10% лещадных частиц. Достичь подобных результатов позволяет использование особого принципа, осуществляющего дробление по принципу удара камня о камень. Подобная процедура является открытой, доведенной компанией Metso Minerals до совершенства. Эта методика позволяет по минимуму изнашивать рабочие элементы машины.

Подобный принцип работы предусматривает самофутеровку ротора дробилки и камеры дробления при воздействии перерабатываемого материала. Горная порода при этом измельчается в результате удара друг о друга отдельных фракций, а не об элементы дробильной установки.

К дополнительным положительным сторонам использования дробильного оборудования Nordberg Barmac можно отнести возможность, благодаря которой после измельчения горной породы получается кубовидный материал размером до 20 мм. Это означает, что дробилка позволяет производить высококачественный щебень, в т..ч узких фракций (например, 4-8,8-12,12-16 мм, или 5-10,10-15,15-20,10-20 мм), соответствующий самым жестким требованиям современных стандартов на дорожный щебень

Среди предложений компании Metso Minerals присутствуют и дробилки роторного типа - HSI. Модели Nordberg NP используются для переработки известняка, а также аналогичных пород с низкой абразивностью. Оборудование оснащено специально разработанным профилем, который имеет дробильная камера, а также усовершенствованным дизайном ротора. Для него характерна повышенная инерционность, высокий коэффициент дробления и хорошая эффективность.

Дробилки Nordberg NP подходят для использования на разных стадиях дробления: от первой до третьей. Дополнительно их часто применяют для измельчения строительного мусора. Машины удобны в эксплуатации. Их комфортное использование обеспечивают вспомогательные гидравлические цилиндры, позволяющие регулировать положение отражающих плит и подъем верхней части корпуса оборудования с целью проведения технического обслуживания.

Одностороннее клиновое крепление молотков к ротору – новая система, которая разработана специально для обеспечения их плотного контакта и снижения риска выхода из строя этих компонентов машины. Дробилки укомплектованы лебедками, расположенными в верхней их части. Они установлены на поворотной балке, что позволяет существенно упростить процесс замены молотков (бил).

Щековые дробилки Nordberg из серии С, ударные дробилки с вертикальным валом Barmac и роторные установки Nordberg NP представлены широким размерным рядом. Они имеют разные типоразмеры. Подобное оборудование может быть поставлено в самоходном виде (на гусеницах), или в полумобильном виде (на колесных полуприцепах), или в полустационарном виде (на опорных металлических конструкциях), или в стационарном.

Сегодня следует ответственно относиться к вопросам капиталовложений предприятий. Необдуманное решение может привести к быстрому банкротству. Поэтому подбирать и приобретать дробильное оборудование, которое является капиталоёмким, необходимо обдуманно. Этот процесс требует учета многочисленных факторов, касающихся не только стоимости и технологических особенностей машин. Важно правильно спрогнозировать качество, производительность и сбыт получаемого материала, а также экологические последствия использования дробильных машин.
